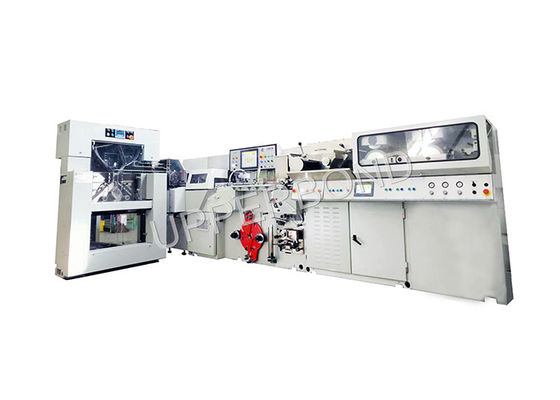

450m/min Cigarette Acetic Tow Hollow Filter Rod Maker

450m/min Cigarette Acetic Tow Hollow Filter Rod Maker

Algemene beschrijving

De YL22D(KDF2) filterstaaf productie machine wordt gebruikt met YL12D opening en weekmachine.

De behandelde acetaattrommel van de openings- en weekmachine wordt verwerkt met garniture, gelijmd, afgesneden en naar de voedingsdrommel overgebracht tot filterstaven met een diameter van Φ6- Φ9 mm.60-150 mm langDe belangrijkste functies zijn:

1De machine is voorzien van een schakelkas met de nodige bedieningsonderdelen voor het bedieningssysteem.

2Met behulp van de afstoteninrichting kunnen defecte filterstaven worden afgewezen.

3. De hoofddrijving van de machine wordt aangedreven door een drie-

een fase-AC-asynchrone motor met een remsysteem dat de machine snel tot stilstand brengt.

4De compressielucht wordt geleverd door een centraal luchtvoorzieningssysteem of een aparte compressor.

5. Het verpakkingspapier wordt van de spoel op de draaibare schijf afgerold en via het wisselapparaat gevoed,

6De band wordt aangedreven door een trommel en vervoert de

het wikkelpapier door de bekleding.

7De loop van de filterwrap wordt gestabiliseerd door een papieren gids.

of koude lijm voor naad en inwendige lijm op het papier wordt aangebracht met behulp van een mondstuk.gevormde filterstaven worden gekoeld in de gekoelde afdichtingskamer van de behuizing met een koelsysteem.

8De filterstaaf wordt gesneden op de afsnijplaats: twee messen zijn aan de

Een zeer roterende meshouder snijdt de staaf naar de gewenste lengtes.

9De gesneden filterstaven worden via een V-weg en een versneller vervoerd.

De inlaattrommel, de tussentrommel en de uitlaattrommel worden vervolgens overgebracht naar de transportband via de overbrengtrommel, de tussentrommel en de uitlaattrommel en vervolgens naar de hopper van de doosvuller.
