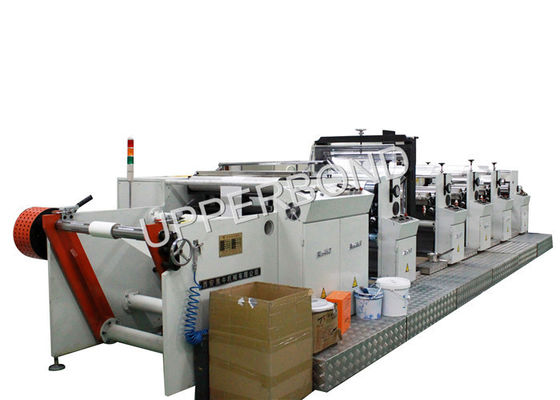

120 m/min Hoog snelheidsprinter met 5 kleuren


120 m/min Hoog snelheidsprinter met 5 kleuren




Kenmerken

De WY-700-graveringsdrukmachine is een hogesnelheidsgraveringsdrukmachine die door ons bedrijf speciaal is ontworpen en geproduceerd voor de kenmerken van papier. Het combineert de hogesnelheidsprinting met een hoog eindproductpercentage en neemt de standaard modulaire gravure printmethode aan.wat blijkt de beste apparatuur voor het drukken van papier te zijn.

Gezien de kenmerken van het papierdrukken en de verwerking ervan,het ontwerp van de drukmachine moet voorzien zijn van een dubbelstation, niet-stoppautomaatbestand, om de efficiënte werking van de machine in het gehele proces te waarborgen;.

Nieuwe technologie en accessoires worden op grote schaal gebruikt in de ontwikkeling en het ontwerp, waardoor de capaciteit en betrouwbaarheid van de machine aanzienlijk worden verbeterd.



Technische parameters



De structuur van de drukmachine

Het drukgedeelte bestaat uit een drukapparaat, een droogbakker, een warmtewisselaar en een aandrijfsysteem.

• Drukkerij

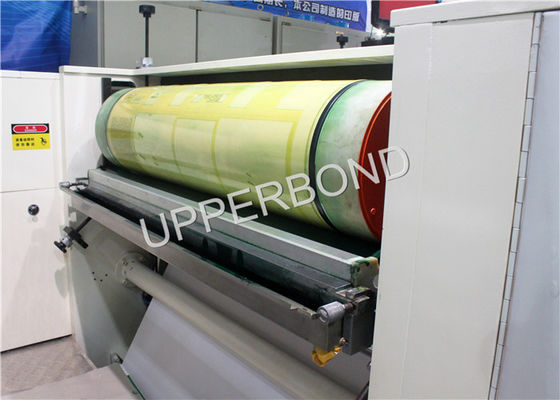

Het deel van het drukwerk is 5 kleuren standaard gravure drukwerk, schrapen blad pers luchtcontrole, kamperen van de vorm roller nemen de vorm van pneumatische klem van de as.Wand en as zijn gemaakt van hoogwaardig gietijzer door middel van handmatige proofreading en verwerking vele malenMet een hoge precisie en stabiliteit. Pneumatische drukprinter, de drukregeling van de schraper is handig, de schraper is uitgerust met een onafhankelijke axiale uitloop.Werktoestand maken inkt toevoer meer uniformiteit en ervoor zorgen dat de schraper heeft een langere levensduur. De inkt tank in te weekken gebruikt in concert met schraapmes, maken de vorm roller kan volledig infiltreren in het proces van het werk, niet gemakkelijk te pluggen bij een lage snelheid,en maakt de vormrol in een relatief gesloten toestand, inkt-afstoten verschijnsel niet gemakkelijk om te gebeuren bij hoge snelheid

Inkttoevoer neemt pneumatische inktpompcirculatie aan, laat de inkt volledig mengen, tegelijkertijd kan het het drukprobleem voorkomen dat door het verf sediment ontstaat.Het inkensysteem is uitgerust met een secundair filter (import en export), kan voorkomen dat residuen, afvalwater, enz. het printgebied binnenkomen, inktvaten van roestvrij staal, het ziet er mooi uit en corrosiebestendig,Vervoer van stroom tussen vier groepen neemt geen vrije veer koppeling aan de verbindingHet kan worden gewaarborgd precieze synchronisatie van de stroomoverdracht, ook vanwege het ontwerp van progressieve toename van de spanning, maakt het drukken met een hoge nauwkeurigheid en stabiliteit.De afdruk en ontvangst zijn een eenheid gietijzeren muur, heeft het een goede schokdemper en voldoende stijfheid, zorgen voor de hoge snelheid van de machine prestaties en langdurige werkstabiliteit.drukmodus van de cilinder (figuur 8), kan de drukplaat willekeurig worden ingesteld in een grote omvang met een diameter van 140-140 mm, geschikt voor het drukken van producten die de lengte aanzienlijk herhalen.

Het kan willekeurig worden uitgerust met automatisch uitlijningssysteem tussen de verschillende groepen, het systeem kan worden gebaseerd op gebruikersvereiste om de binnenlandse of geïmporteerde apparatuur te gebruiken,het kan automatische overprint tussen verschillende printgroep bereiken, is de uitlijningsnauwkeurigheid beter dan 0,2 mm.

Axial uitlijning uitgevoerd met de hand via het handwiel aan te passen waarneming schaal, axiale versie snel en nauwkeurig.

(2)Droogbakker

Drogen bakker is de manier van translationeel rond, hebben een groot bewegingsbereik, maken het gemakkelijker van het slijtage papier en gids roller reiniging operatie.Onafhankelijk van extern circulatiesysteem voor verwarming, wordt met hoge snelheid door middel van een oppervlaktepijp op de droogbakker (figuur 10) met hete wind op het papier gespoten, zodat het oplosmiddel snel verdampt en ontstaat.Een deel van de uitlaatgassen werd gedwongen uit te voeren naar buiten door de uitlaatventilatorEen langduriger drogen bakker ontwerp is meer geschikt voor het papier oppervlak druk inkt droog bij lage temperatuur.Het zet een versterkende oven na de laatste drukgroep, zodat het papierprinter-inktoplosmiddel volledig kan verdampen, om de eigenaardige geur van het interne oplosmiddelresidu van het gedrukte product te elimineren, om de kwaliteit van het product te verbeteren.

(3) Warmte-uitwisselingssysteem

Het warmtewisselaarsysteem is onafhankelijk van de machinezijde.elektrische verwarming en stoomverwarming kunnen snel worden verwisseld (de machine gebruikt elektrische verwarmingsmodus) om aan de eisen van verschillende gebruikers te voldoen (figuur 11), door middel van de MJYS-drukregelingsmodule-verhoudingsregeling door SR73-temperatuurregelaar om de temperatuur van de verwarmer (of elektrische damponderdrukkers) in te stellen,het kan zorgen voor het warmblaastemperatuurbereik van + of - 2 °C, trekventilator adopteert de split type low noise ventilator, laag geluid bij het draaien, hoge betrouwbaarheid.

(4) Plaattransmissie systeem

Plaat transmissie systeem is plaat cone top as en differentiële versnellingsbak rechte liga vorm, de versnellingsbak is uitgerust met een hand koppeling versnelling, plaat is handig en een ruwe versie.Door de register elektrische machine op het differentiële mechanismeDe machine 6 is voorzien van een drukgroep met een aandrijfas rechthoekige vorm.de meervoudige transmissie van vermogen door middel van een gatloze elastische koppeling, maakt de aandrijving nauwkeuriger en soepeler.

met een breedte van niet meer dan 50 mm

Onrolling en rollen neemt dubbele wand model, de as van de onrolling en rollen beide nemen 76 mm, de rol diameter van de onrolling en rollen kan tot 1300 mm

Controlesysteem en operationele procedures

Dit besturingssysteem omvat hoofdzakelijk: touchscreen mens-machine interface; PLC intelligent besturingssysteem; ontvangst- en ontladingssysteem, voedingssysteem met constante spanning van automatische besturing,correctiesysteem met automatische bediening, ontrollen en rollen trekking synchrone servo-besturing met de drukkamer, de computer automatisch op het register systeem, computer stroboscopische monitoring systeem,automatisch temperatuurregelsysteem van de oven, elektrische, pneumatische, trekventilator, enz. van PLC-sequentieregeling en veiligheidsvergrendeling,Belangrijke onderdelen van de werkende toestand van de eenheid, zoals temperatuurbewaking van de reducerhoes en alarmfuncties, enz.

De bovenstaande onderdelen hebben allemaal afzonderlijke instructies voor de gebruiksaanwijzing, gebruikers, lezen u deze zorgvuldig en weten goed van de prestaties en werking.

Het besturingssysteem van de machine heeft twee werktoestanden, een is een handmatige werking, een andere is een automatische werktoestand, de werktoestand wordt geselecteerd door de master ark dial section switch.

In de handmatige toestand is de werking van elk onderdeel van de machine, inclusief de droogbakker, altijd open en dicht; combinatie en scheiding van de veegrol;combinatie en afzonderlijke van de schraper, combinatie en gescheiden van de tractie, enz.

Alle via handmatige bediening aan het bedieningspaneel schakelaars om te realiseren, in de automatische staat, bovenstaande werking kan worden uitgevoerd door een knop actie.
